• 一、產品概述：

  該機用于評定齒輪或潤滑油抗膠合承載能力的試驗等。可遵循此設計原理和工作原理進行研制和試驗。



  二、產品的制造和檢驗標準：

         本設備標準機型可適用于如下標準：

  SH/T 0306-92 《潤滑劑承載能力測定法（CL-100齒輪機法）》

  GB/T 13672-92 《齒輪膠合承載能力試驗方法》

  GB/T 19936-1 《油品的相對膠合承載能力FZG試驗方法》

  GB/T 14229-93 《齒輪接觸疲勞強度試驗方法》

  GB/T 13672-92 《齒輪膠合承載能力試驗方法》

  SH/T 0200-1992 《含聚合物潤滑油剪切安定性測定法(齒輪機法)》

  三、主要技術性能及指標：

  1.扭矩傳感器，檢測實際電機輸出的扭矩?fù)p失，最大可達1000Nm（暫定）。

  2.傳統離合式加載方式，或?qū)襞ぞ貎x加載，系統穩定，加載精確。

  3.扭矩實現在線實時監測，采樣頻率大于10Hz。

  4.配置循環水冷卻系統（冷卻器1套，試驗箱內），可以用來完成不同潤滑條件下的試驗。

  5.采用計算機對數據進行采集處理，顯示轉速、溫度、時間、扭矩、電機功率等參數，并對數據進行處理，可以曲線、表格等方式儲存。方便直觀，更準確的對試驗進行分析研究。

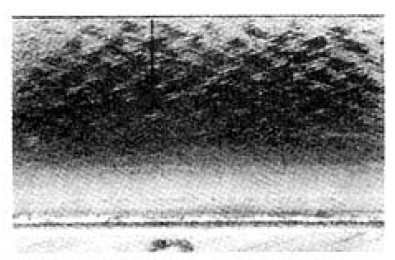

                            冷卻器實物照片                                                                     MAGG磨齒機網紋

  具體參數：

  1) 最大扭矩：1kNm；

  2) 最大載荷級：13級；

  3) 溫度控制范圍：0-100℃；

  4) 溫度控制精度：±2℃；

  5) 驅動電機功率：6.5/8kW；

  6) 驅動電機轉速：1450/2880r/min；

  7) 試驗齒輪箱容量（軸中心線至箱底面的部分）：1.25L；

  8) 加熱功率：0.5×3=1.5kw；

  9) 主機外型尺寸（長×寬×高）1200×900×1500mm；

  10) 數據采集頻率：大于10Hz；

  11) 標準試驗齒輪

  12) 模數：4.5

  13) 齒數：Z大=24 Z小=16

  14) 變位系數：X大=-0.5 X小=0.8523

  15) 齒合角：22°26′

  16) 中心距：91.5mm

  17) 精度等級：5級 ；

  18) 齒輪表面質量：高精度磨齒。
