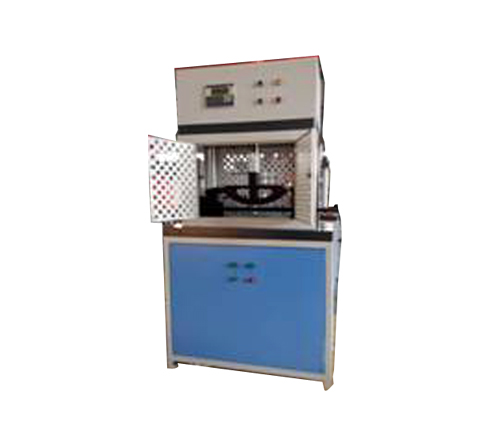

• CTS-BT60全自動鋼管彎曲試驗機



  一、產品概述：

         CTS-BT60全自動鋼管彎曲試驗機是我公司最新研制開發的專用于鋼管彎曲的設備，該產品符合給水襯塑復合鋼管CJ136-2007中6.4；直縫電焊鋼管GB/T13793-2008中6.5.2和6.8.1.5；低壓流體輸送用焊接鋼管GB/T 3091-2001中5.5.1關于鋼管彎曲試驗的規定；并且符合金屬管彎曲試驗方法GB/T244-2008中的相關要求，為鋼管廠和檢測單位檢驗鋼管彎曲性能不可少的試驗設備。

         CTS-BT60全自動鋼管彎曲試驗機是通過PLC（可編程控制器）精確程序控制，數字實時顯示彎曲角度，觸摸鍵操作可實現國標等標準規定的90o,30 o,10 o鋼管自動彎曲，也可根據用戶的要求實現任意角度的彎曲，一鍵操作自動完成客戶設定的角度并且自動返回，操作非常簡單。




  二、主要功能：

          符合給水襯塑復合鋼管、直縫電焊鋼管、低壓流體輸送用焊接鋼管等等各種管件的彎曲性能試驗。



  三、主要特點：
         1、數字實時顯示彎曲角度；

         2、觸摸鍵操作可實現國標等標準規定的90o,30 o,10 o鋼管自動彎曲；

         3、可根據用戶的要求實現任意角度的彎曲；

         4、滿足國標要求的試驗速度如：1mm/s±0.2mm，可設定任意試驗速度；

         5、試驗速度范圍為：0-100mm/min，試驗精度為±0.5%；

         6、位移自動控制 位移范圍0—400mm

         7、一鍵操作自動完成客戶設定的角度并且自動返回，操作非常簡單。




  四、滿足標準：


        CJ136-2007《給水襯塑復合鋼管》；

        GB/T13793-2008《直縫電焊鋼管》；

        GB/T 3091-2001《低壓流體輸送用焊接鋼管》；

        GB/T244-2008《金屬管彎曲試驗方法》。




  五、技術參數：

  序號	技術名稱	技術參數
  1	產品型號	CTS-BT60
  2	最大鋼管彎曲直徑	Φ65
  3	支輥間距	可調（適合60.3mm以下鋼管彎曲試驗）
  4	支輥圓弧半徑	根據鋼管直徑選擇
  5	油缸行程	400
  6	彎曲角度	10o、30o、90o（配備不同的彎心可以改變彎曲角度)或任意角度
  7	主機外形尺寸 (mm)	900×500×1800
  8	主機重量	850
  9	電源	三相五線制380V±10%/50Hz

  彎頭配置表：


  鋼管外徑	彎曲度數	彎頭曲率半徑	備注
  26.9	10o	26.9*8	給水襯塑復合鋼管CJ/T136-2016
  33.7	10o	33.7*8
  42.4	10o	42.4*8
  48.3	10o	48.3 *8
  60.3	10o	60.3*8
  21.3	30o	21.3*8	鋼塑復合管GB/T28897-2012（環氧類涂塑復合鋼管）
  26.9	30o	26.9*8
  33.7	30o	33.7*8
  42.4	30o	42.4*8
  48.3	30o	48.3*8
  60.3	30o	60.3*8
  21.3	90o	21.3*6	直縫電焊鋼管GB/T13793-2016
  26.9	90o	26.9*6
  33.7	90o	33.7*6
  42.4	90o	42.4*6
  48.3	90o	48.3*6
  60.3	90o
  21.3	90o	21.3*6	GB/T3091-2015低壓流體輸送用焊接鋼管
  26.9	90o	26.9*6
  33.7	90o	33.7*6
  42.4	90o	42.4*6
  48.3	90o	48.3*6
  60.3	90o	60.3*6
