動態疲勞試驗機金屬材料疲勞極限試驗，是通過模擬結構或部件的實際工作情況，在試驗室內測定材料的疲勞曲線，用以估計結構或部件的疲勞特性。

　　一般該類試驗周期較長，所需設備比較復雜，但是由于一般的力學試驗如靜力拉伸、硬度和沖擊試驗，都不能夠提供材料在反復交變載荷作用下的性能，因此對于重要的零構件進行疲勞試驗是必須的。

　　單點疲勞試驗法適用于金屬材料構件在室溫、高溫或腐蝕空氣中旋轉彎曲載荷條件下服役的情況。

　　試驗設備：彎曲疲勞試驗機、抗壓試驗機。

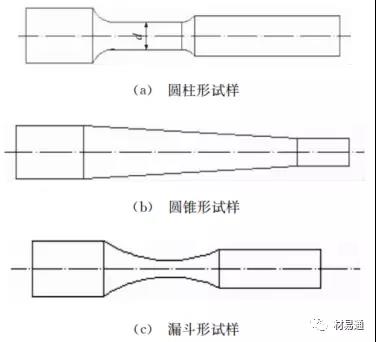

　　試樣要求：（1）試樣數量為8 ~ 10根；試樣尺寸要求最小截面直徑d一般取6，7.8，9mm，偏差小于0.005d。

　　試驗步驟：（1）安裝試樣；（2施加載荷P（一般是根據材料的抗拉強計算出應該施加的載荷大小P），第1根試樣的最大應力約為σ1=（0.6 ~0.7）σb；(3)試樣斷裂后記下壽命N1，取下試樣描繪疲勞斷口的特征；(4)取另一試樣使其最大應力σ2=（0.40 ~0.45）σb ，重復步驟①到③測得疲勞壽命N2，若N2＜107次，則應降低應力再重復步驟①到③，直至N2＞ 107次；(5)在σ1與σ2之間插入4個等差應力水平，分別為σ3，σ4，σ5，σ6，逐級遞減進行以上試驗，相應的壽命分別為N3，N4，N5，N6。

　　數據處理：當N6＜107次，疲勞極限在σ2與σ6之間，這時取σ7=1/2（σ2+σ6）再進行試驗；當N6＞107次，取σ7=1/2（σ5+σ6）再進行試驗。
