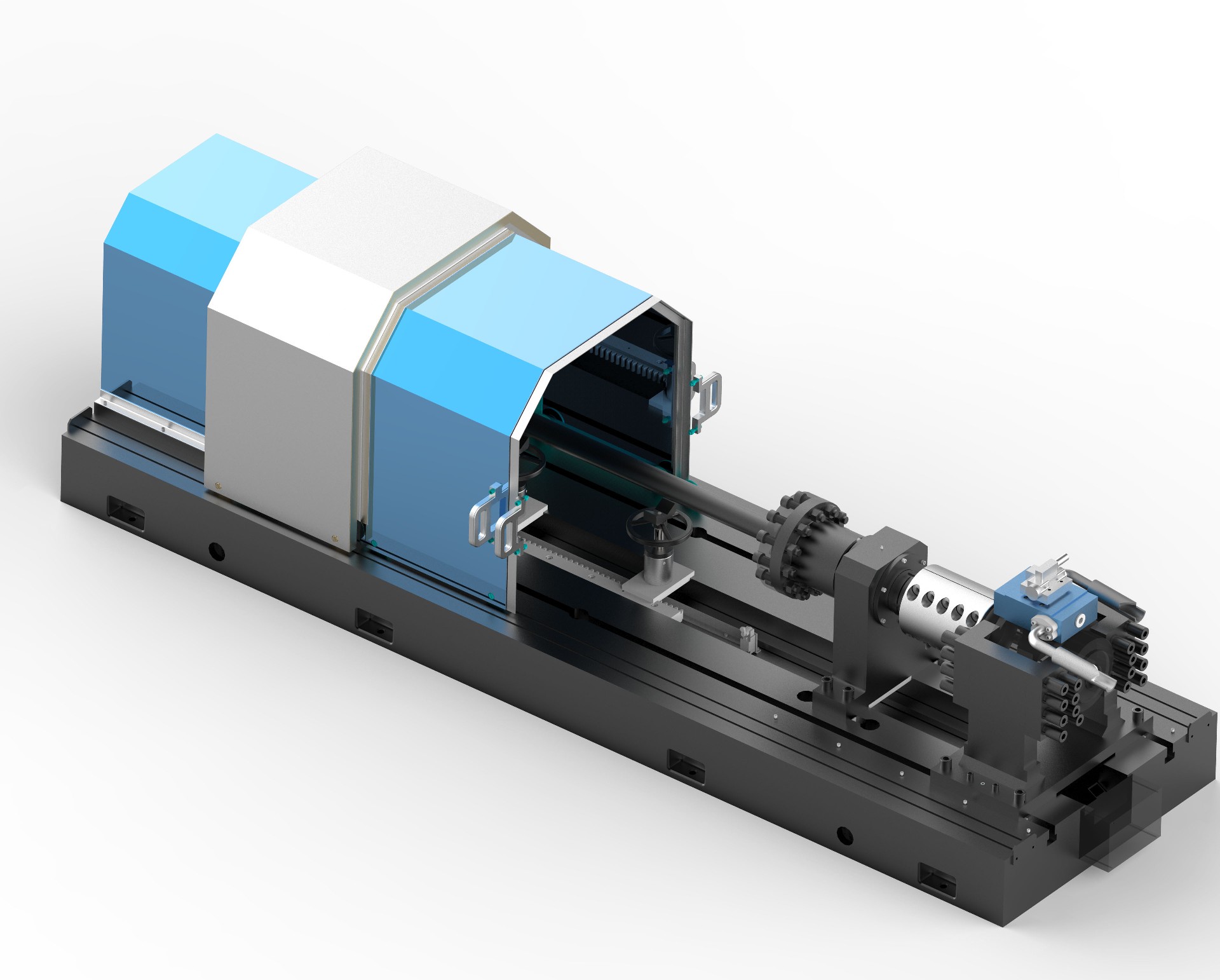

CTS-TF系列微機控制電液伺服扭轉疲勞試驗機
一、產品概述：
試驗系統采用平臺結構，可用各類汽車傳動軸、半軸的扭轉疲勞試驗和靜態特性試驗，等速萬向節傳動軸總成、各類高強度扭桿、各類連軸器、緩震器的高速動態試驗，汽車外球節總成耐久性能、汽車轉向器總成耐久性能與靜態特性等試驗。
二、產品制造和檢驗標準：
GB/T 2611-2007 《試驗機通用技術要求》
JJG 139-2014 《拉力、壓力和萬能試驗機》
GB/T 3075-2008 《金屬材料 疲勞試驗 軸向力控制方法》
GB/T 7732-2008《金屬材料 表面裂紋拉伸試樣斷裂韌度試驗方法》
GB/T 6398-2017 《金屬材料 疲勞試驗 疲勞裂紋擴展試驗方法》
三、技術參數：
技術名稱
技術參數
產品型號
CTS-TF500
CTS-TF1000
CTS-TF2000
CTS-TF5000
CTS-TF8000
最大扭矩（Nm）
500
1000
2000
5000
8000
扭矩測量范圍
最大扭矩的2-100%FS
扭矩測量精度
示值相對誤差≤±0.5%
示值相對誤差≤±1%
最大扭角顯示范圍
±45°
扭角顯示精度
±0.5%
試驗頻率（Hz）
0.01-20
主要試驗波形
正弦波、三角波、方波、斜波等
試驗長度調節范圍
300-2500（根據試驗要求設定）
技術參數：
技術名稱
技術參數
產品型號
CTS-TF16000
CTS-TF32000
CTS-TF50000
CTS-TF80000
最大扭矩（Nm）
16000
32000
50000
80000
扭矩測量范圍
最大扭矩的2-100%FS
扭矩測量精度
示值相對誤差≤±0.5%
示值相對誤差≤±1%
最大扭角顯示范圍
±45°（可特殊設定）
扭角顯示精度
±0.5%
試驗頻率（Hz）
0.01-20
主要試驗波形
正弦波、三角波、方波、斜波等
試驗長度調節范圍
300-2500（根據試驗要求設定）
